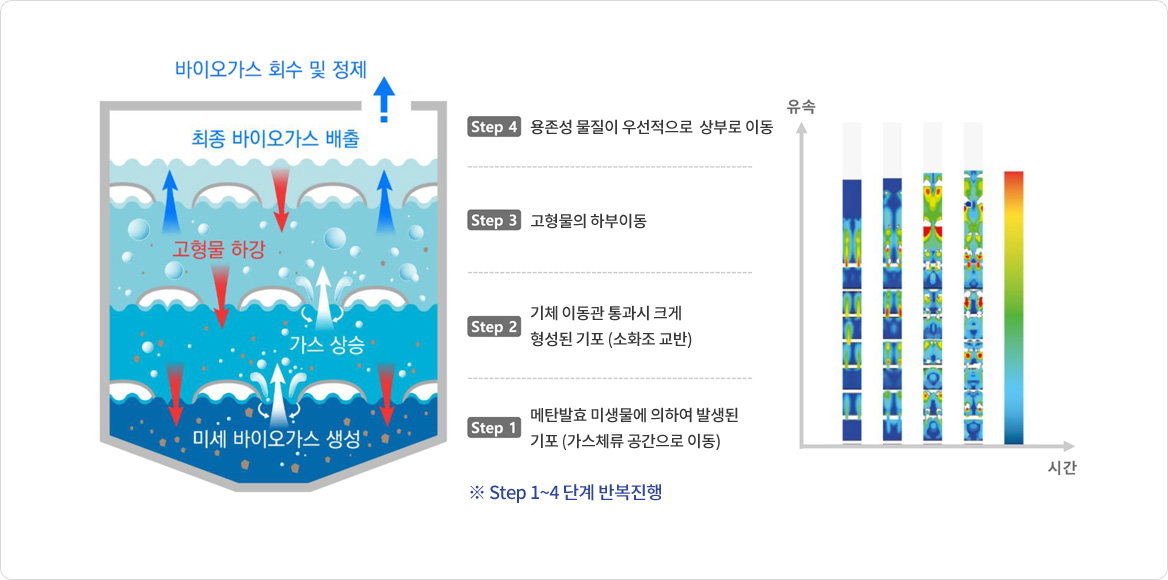

기술원리 Technological principle

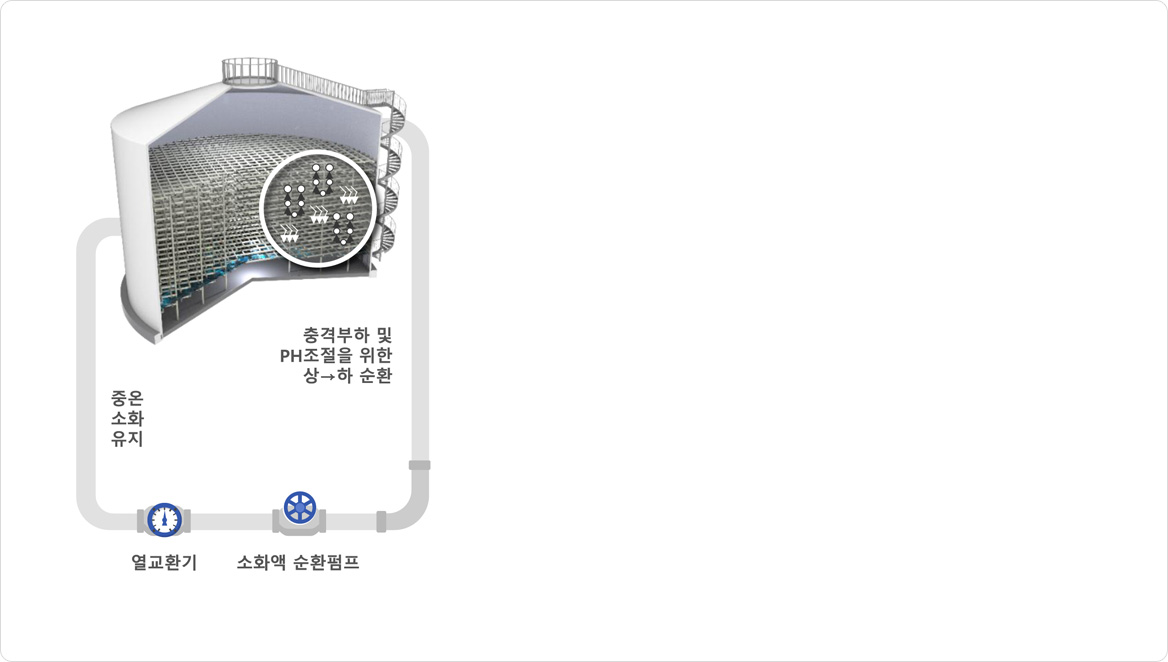

구성도 Schematic diagram

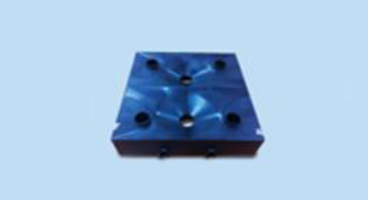

  • E.Cell

    • Size : 0.6 X 0.6 m
    • 2개의 유=공(각65mm)
    • 하부기체체류공간

  • 적층

    • 유공관을 통해 고, 액, 기체 이동
    • PFR 흐름 구현
    • 가스체류공간에 가스체류 후 상부로 이동하면서
      무동력 자가교반

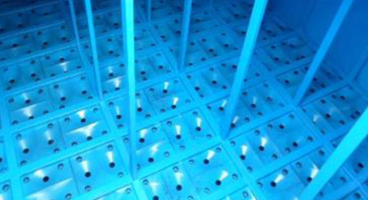

  • ECOPAD

    • 5-9단으로 적층
    • PFR흐름 구현
    • 가스발생량 증가

특장점 Strong point

  • 상향류 PFR형 무동력 습식조화조

    • E.Cell 적층을 통한 PFR형 유체 흐름
    • E.Cell로부터 생성된 큰 기포를 통해 무동력 교반
    • E.Cell 단위로 교반하여 교반사각지대 제거

  • 뛰어난 성능과 높은 처리효율

    • 소화율 80% 이상 (VS기준)
    • VS용적부하 4.0kgVS/㎥d
    • 100N㎥/ton(음폐수 기준) 이상의 바이오가스 생산
    • 환경부(2014) 전수점검 결과 성능 만족 시설

  • 안정적이고 편리한 유지관리

    • 충격부하시 순환 및 반송을 통해 빠르게 정상 회복
    • E.Cell 최적설계로 막힘 현상 없음 (유공 65A, 누적 방지용 기울기 적용)
    • 소화조하부 이물질 배출라인으로 침적이물질 제거
    • 소화조 최상단 스컴파괴 및 퇴적방지 장치로 스컴 누적 사전 차단

  • 노하우 제공을 통한 최적 성능 보장

    • 기술사, 박사 등 고급 인력 지원
    • 오랜 실무진의 철저한 현장 공동 대응

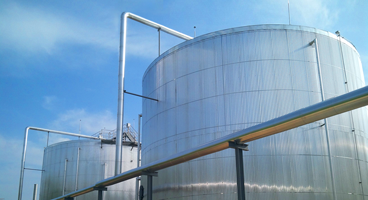

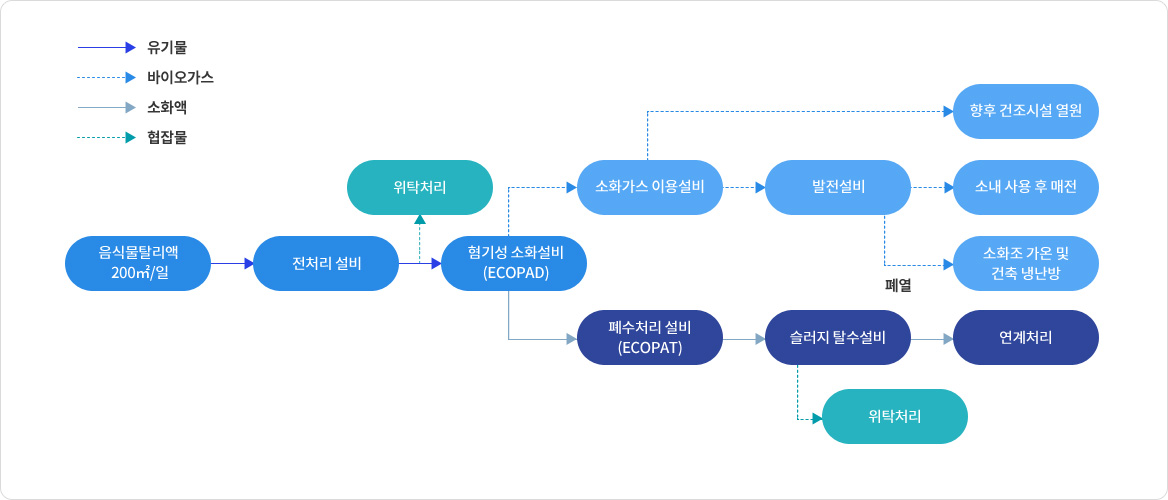

혐기성소화조 : ECOPAD 적용사례

  • 사업명 청주시 유기성에너지화시설 설치공사
  • 용량 및 준공년도 200톤/일 음폐수, 2013년 10월
  • 가스발생량 12,000~13,000 ㎥/일
  • 소화효율 VS 80%
  • 발전량 1.2MW (기존 820kW + 추가 380kW)
