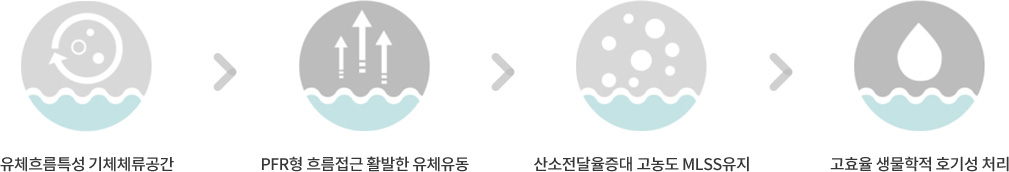

기술원리 Technological principle

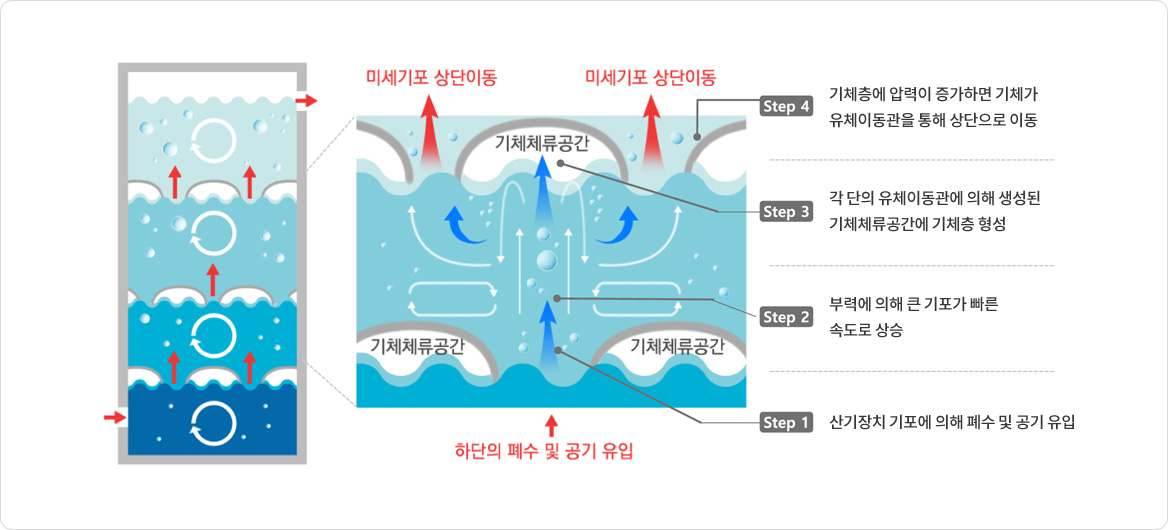

구성도 Schematic diagram

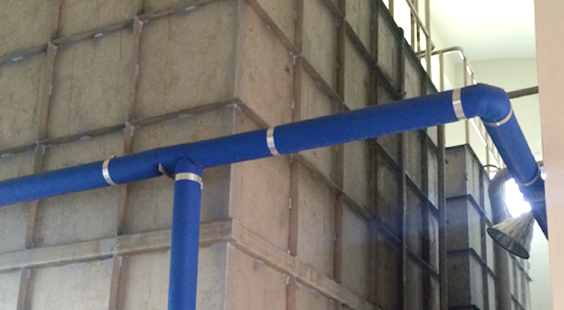

  • 입상형 ECOPAT

    • STEEL 또는 STAINLEES 재질의 입상형 일체 반응기
    • 30~150t/일 규모 적합

  • 블럭형 ECOPAT

    • PP합성 재질로 견고함
    • 블럭형 설치반식으로 기존 토목형 생물반응조에 성치용이 (용량 무제한)
하수연계처리 공정 폐수유입 1차 고액분리 ECOPAT 2차 고액분리 하수처리장 연계
단독방류 공정 폐수유입 1차 고액분리 고도처리 결합 ECOPAT 3차 처리 단독방류
배출기준에 따른
다각화된 공밥 적용 		적용기준 연계기준 방류수 기준 가축분뇨 액비화
공정구성 기본형 ECOPAT 고도처리 결합형 ECOPAT 컴팩트형 ECOPAT

특장점 Strong point

구분 기존폭기조(CSTR) ECOPAT
유체흐름 CSTR형태 PFR형태 ( 수직CSTR-series)
폭기현태 산기장치에 의한 용존상소공급 및 혼합 E.Cell의 유체유동에 의한 용존산소 공급 및 혼합
HRTA 5 ~ 14일 4 ~ 7일
MLSS <8,000㎎/L <25,000㎎/L
단위 전력당 BOD제거량 0.6kgBOD/kWh 1.1kgBOD/kWh
특징
  • 반응조의 크기가 커서 소요부지가 넓음
  • 약품비 및 용수 사용량 큼
  • 산소전달률이 높아 동력비가 적게 듬
  • 반응조의 크기가 작아 소유부지 적음
  • 반응조내 미생물 농도를 높게 유지할 수 있어 충격유입부하 대처 가능하며, 더 나아가 고농도 염함유 폐수처리 가능

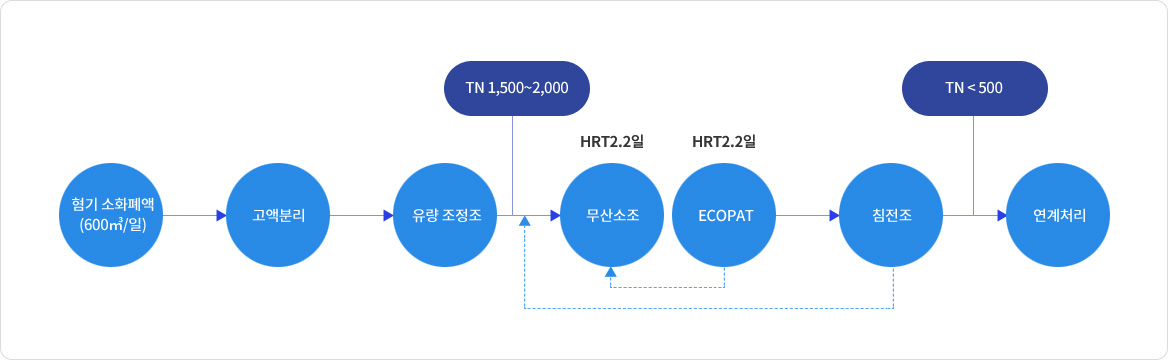

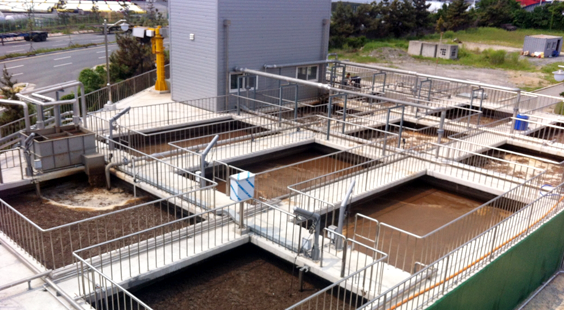

폭기조 : ECOPAT 적용사례

  • 사업명 울산 용연하수처리장 소화탈리액 폐수처리시설 설치공사
  • 처리대상 음식물쓰레기와 슬러지의 혐기성소화폐액
  • 처리용량 600 ㎥/일
  • 염농도 약 1.8% (1.6 ~ 2.0%)
  • 탄소부산물 메실러스 (COD 70,000, 염농도 12%)
